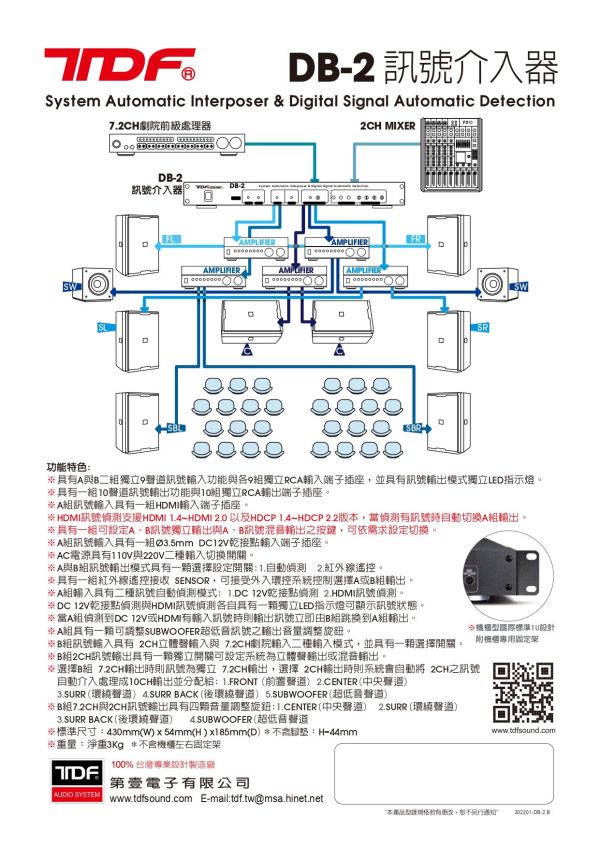

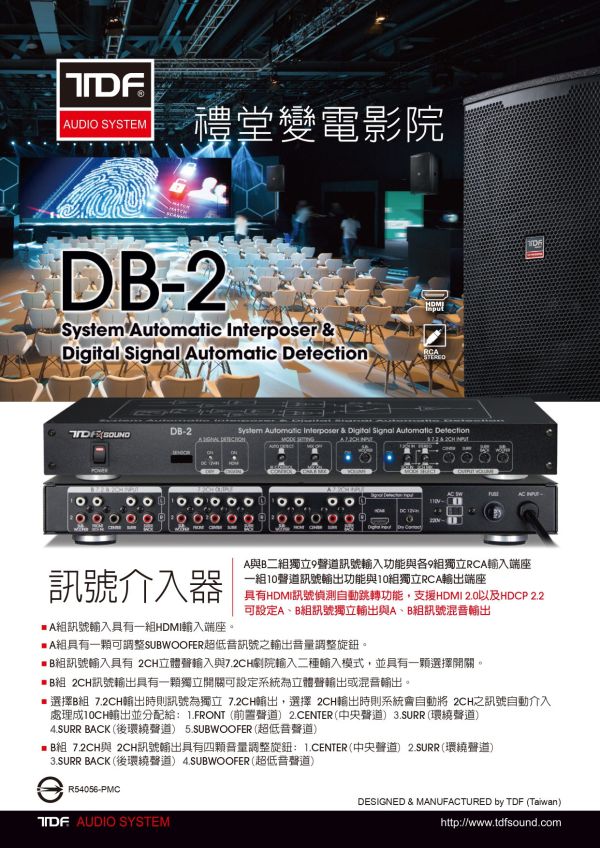

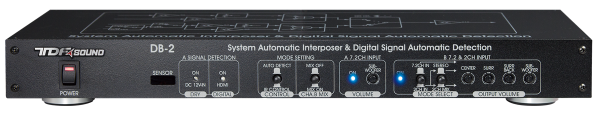

TDF DB-2 訊號介入器

TDF DB-2 訊號介入器

◆A組訊號輸入具有一組HDMI輸入端座。

◆A組具有一顆可調整SUBWOOFER超低音訊號之輸出音量調整旋鈕。

◆B組訊號輸入具有 2CH立體聲輸入與7.2CH劇院輸入二種輸入模式，並具有一顆選擇開關。

◆B組 2CH訊號輸出具有一顆獨立開關可設定系統為立體聲輸出或混音輸出。

◆選擇B組 7.2CH輸出時則訊號為獨立 7.2CH輸出，選擇 2CH輸出時則系統會自動將 2CH之訊號自動介入 處理成10CH輸出並分配給:

1.FRONT (前置聲道) 2.CENTER(中央聲道)  3.SURR(環繞聲道) 4.SURR BACK(後環繞聲道)  5.SUBWOOFER(超低音聲道)

◆B組 7.2CH與 2CH訊號輸出具有四顆音量調整旋鈕: 1.CENTER(中央聲道)  2.SURR(環繞聲道) 3.SURR BACK(後環繞聲道) 4.SUBWOOFER(超低音聲道)

功能特色:

※具有A與B二組獨立9聲道訊號輸入功能與各9組獨立RCA輸入端子插座，並具有訊號輸出模式獨立LED指示燈。

※具有一組10聲道訊號輸出功能與10組獨立RCA輸出端子插座。

※A組訊號輸入具有一組HDMI輸入端子插座。

※HDMI訊號偵測支援HDMI 1.4~HDMI 2.0 以及HDCP 1.4~HDCP 2.2版本，當偵測有訊號時自動切換A組輸出。

※具有一組可設定A、B訊號獨立輸出與A、B訊號混音輸出之按鍵，可依需求設定切換。

※A組訊號輸入具有一組Ø3.5mm  DC12V乾接點輸入端子插座。

※AC電源具有110V與220V二種輸入切換開關。

※A與B組訊號輸出模式具有一顆選擇設定開關:1.自動偵測  2.紅外線遙控。

※具有一組紅外線遙控接收 SENSOR，可接受外入環控系統控制選擇A或B組輸出。

※A組輸入具有二種訊號自動偵測模式: 1.DC 12V乾接點偵測 2.HDMI訊號偵測。

※DC 12V乾接點偵測與HDMI訊號偵測各自具有一顆獨立LED指示燈可顯示訊號狀態。

※當A組偵測到DC 12V或HDMI有輸入訊號時則輸出訊號立即由B組跳換到A組輸出。

※A組具有一顆可調整SUBWOOFER超低音訊號之輸出音量調整旋鈕。

※B組訊號輸入具有 2CH立體聲輸入與 7.2CH劇院輸入二種輸入模式，並具有一顆選擇開關。

※B組2CH訊號輸出具有一顆獨立開關可設定系統為立體聲輸出或混音輸出。

※選擇B組 7.2CH輸出時則訊號為獨立 7.2CH輸出，選擇 2CH輸出時則系統會自動將 2CH之訊號   自動介入處理成10CH輸出並分配給:

1.FRONT (前置聲道)  2.CENTER(中央聲道)     3.SURR(環繞聲道) 4.SURR BACK(後環繞聲道) 5.SUBWOOFER(超低音聲道)

※B組7.2CH與2CH訊號輸出具有四顆音量調整旋鈕:

1.CENTER(中央聲道)  2.SURR(環繞聲道)     3.SURR BACK(後環繞聲道)   4.SUBWOOFER(超低音聲道

※標準尺寸：430mm(W) x 54mm(H ) x185mm(D)＊不含腳墊：H=44mm

※重量：淨重3Kg  ＊不含機櫃左右固定架
